Diferencia entre SBS y EVA espumado
Polypedia > ► FAQ
¿Comprende la diferencia entre los elastómeros termoplásticos SBS y EVA expandido?
El elastómero termoplástico basado en estireno (caucho SBS) es un copolímero tribloque basado en estireno-butadieno, una unidad de larga secuencia de la cadena principal, y luego se une covalentemente entre sí formado por el copolímero. SBS: elastómero termoplástico sintético obtenido mediante la polimerización de una mezcla de estireno y de butadieno. No debe confundirse con el caucho estireno-butadieno, conocido habitualmente como SBR, que no es un termoplástico.
El EVA, a veces conocido como PEVA, poli etileno-acetato de vinilo, es un material a base de polímero que consiste en etileno y copolímero de acetato de vinilo. EVA también conocido popularmente como goma expandida o goma espuma. Las diferentes proporciones de los dos comonómeros afectan a todos los rendimientos finales del material plástico que, en cualquier caso, son bastante similares a los del LDPE. EVA es un material liviano con un bajo costo y, al mismo tiempo, es altamente versátil y se usa de muchas maneras diferentes. Un EVA más suave tendrá, en comparación con un más duro, una peor resistencia a la abrasión y en una suela exterior tendrá una vida útil más corta pero una mayor comodidad. Dependiendo del propósito, hay muchas formas diferentes de fabricar EVA. Además, las espumas plásticas también tienen muchas ventajas, tales como: peso ligero, capacidades de aislamiento (sonido y calor), absorción de energía (impacto, impacto y vibración), flotabilidad y propiedades elásticas en ciertos casos.
Propiedades Termicas
La temperatura de transición vítrea (Tg) de los bloques de polibutadieno PB es típicamente -90°C, mientras que la Tg de los bloques de poliestireno es + 100°C. Por lo tanto, a cualquier temperatura entre -90°C y + 100°C, SBS actuará como un elastómero físicamente reticulado. La temperatura de funcionamiento está garantizada desde -55°C a + 70°C.
El punto de fusión del EVA disminuye a medida que aumenta el contenido de VA, por lo tanto las temperaturas de uso de copolímeros son más bajo en comparación con el homopolímero correspondiente (LDPE). El valor máximo para la temperatura de uso de un artefacto es menor que la temperatura suavizando Vicat. Temperaturas como para todos los polímeros termoplásticos, dependen de la duración y el nivel de tensiones mecánicas a las que los artefactos están sujetos cuando están expuestos al calor. A medida que la temperatura aumenta, la conductividad la temperatura disminuye hasta que alcanza una meseta cerca del punto de fusión.
Propiedades Físico-Mecánicas
El poliestireno es un plástico duro resistente, y esto le da a SBS su durabilidad. El polibutadieno es gomoso, y esto le da a SBS sus propiedades similares al caucho. Además, las cadenas de poliestireno tienden a agruparse. Cuando un grupo de estireno de una molécula de SBS se une a un grupo, y la otra cadena de poliestireno de la misma molécula de SBS se une a otro grupo, los diferentes grupos se unen con cadenas de polibutadieno gomosas. Esto le da al material la capacidad de conservar su forma después de ser estirado. El SBS ofrece un excelente coeficiente de fricción superficial, poca deformación permanente, una gran resistencia a la tracción. El material puede ser temporalmente deformado por compresión o elongación, pero cuando estas fuerzas cesan, el material vuelve a su forma original . SBS elastómeros termoplásticos poseen así propiedades elastoméricas pero son procesados como plásticos.
Las propiedades de los copolímeros de EVA están principalmente determinados por el tenor de acetato de vinilo y el grado de fluidez.Un aumento del contenido de VA aumenta la densidad, la transparencia y flexibilidad del material, mientras que reduce el punto de fusión y la dureza. El copolímero de etileno y acetato de vinilo (EVA) es un material muy elástico que puede ser sinterizado para formar un material poroso similar al caucho, pero con excelente resistencia. Es tres veces más flexible que el polietileno de baja densidad (LDPE), mostrando un alargamiento por tracción del 750% con una temperatura de fusión máxima de 96 °C.
Propiedades Quimícas
SBS resisten bien al agrietamiento por estrés (stress cracking) a los ácidos, hidróxidos, metanol y etanol ,absorben aceite, grasas , hidrocarburos alifáticos. En cambio no reisten a los hidrocarburos polares, hidrocarburos aromáticos, acido carboxílico , gasolina, Aceite de ASTM n ° 1 Paraffiico , ASTM Aromatic No. 3 oil ,tolueno y benceno. Buena resistencia al agua pero pobre resistencia al vapor de agua. Baja resistencia a los aceites (animal y vegetal). La naturaleza química insaturada del caucho SBS hace que XPRENE B sea sensible a la acción del calor de los rayos UV y el ozono, pero el uso de aditivos especiales permite mejorar la resistencia a estos efecto del medio ambiente.
Copolímeros EVA debido a su carácter polar, ellos absorben pequeñas cantidades de humedad. El absorción de agua aumenta con el aumento de VA. La resistencia a los surfactantes, crece tanto a medida que aumenta del contenido de VA que disminuye en grado de fluidez. Los copolímeros EVA son permeables a gases y vapores. Los copolímeros de EVA pueden dañarse por los agentes atmosféricos y en particular por la radiación ultravioleta de la luz solar.
Procesabilidad
El SBS pertenecen a la clase de elastómeros termoplásticos que poseen las propiedades mecánicas del caucho a temperatura ambiente y las capacidades de procesamiento de termoplásticos. El SBS son similares al caucho sin ser entrecruzados, por lo que resulta sencillo procesarlos para lograr formas útiles, usualente se procesa mas o menos a 140 - 200°C. SBS puede ser fácilmente moldeado por medio de inyección,extrusion o moldeo , sobre inyeccion, moldeado por soplado, co-stapaggio, sobremoldeo, K2.
Durante el procesamientoi del EVA, para evitar la degradación del polímero y la formación de ácido acético, el tiempo de permanencia de la masa fundida en las máquinas el procesamiento debe ser limitado y las temperaturas de procesamiento no deben exceder los valores críticos de degradación del polímero. possono essere lavorati secondo i procedimenti usuali per materiali termoplastici, con condizioni paragonabili a quelle di LDPE, ma con temperature di lavorazione più basse. Le condizioni di lavorazione sono influenzate sia dal grado di fluidità che dal tenore di VA. En el caso de EVA espumado el tiempo ciclo es muy alto respecto al SBS espumado (3/4 veces).

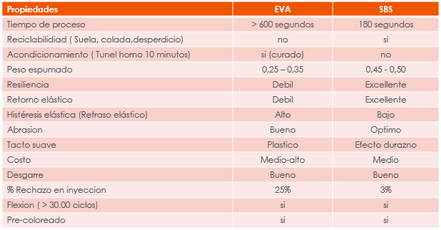

![SBS](images/eva-vs-sbs-expandido2.png)

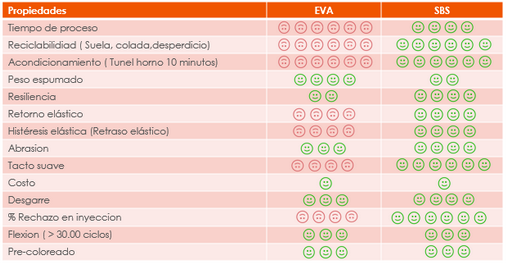

![EVA](images/eva-vs-sbs-expandido.png)
